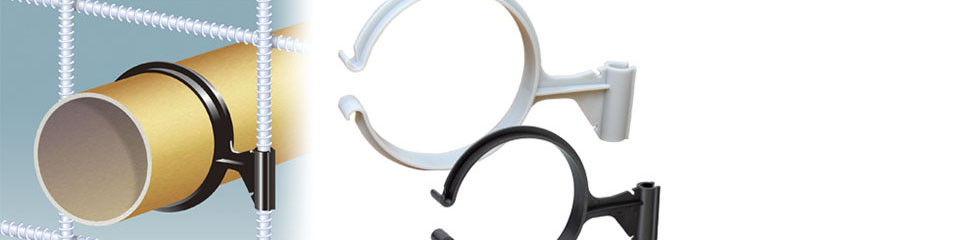

スリーブホルダーSleeve holder

スリーブホルダー

スリーブ管・ボイド管を
差し込むだけの簡単固定

配管スリーブを型枠施工する際には、針金で固定する方法が一般的でしたが、スリーブホルダーなら鉄筋に差し込むだけで簡単に施工できます。

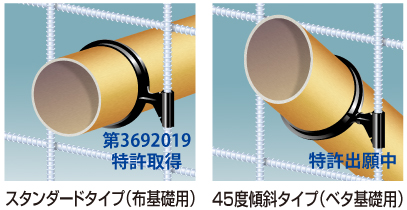

スリーブ管・ボイド管 簡単固定「スリーブホルダー」

製品ラインナップLineup

スタンダードタイプ(布基礎用) - D10仕様

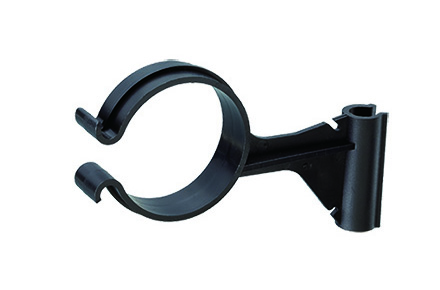

スタンダードタイプD10-50
種  類50Ø
材  質リサイクルPP
梱  包500個
標準適合スリーブ50Ø
カラー
対応鉄筋D10用
※ 40Ø~75Øまで結束線で結束することで使用可能
スタンダードタイプ(布基礎用) - D10仕様

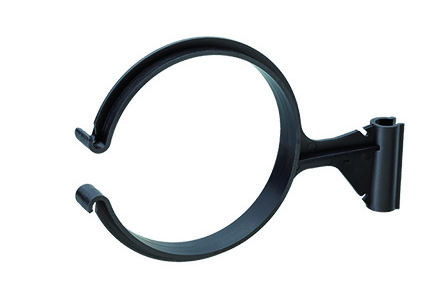

スタンダードタイプD10-100
種  類100Ø
材  質リサイクルPP
梱  包500個
標準適合スリーブ100Ø
カラー
対応鉄筋D10用
※ 75Ø~125Øまで結束線で結束することで使用可能

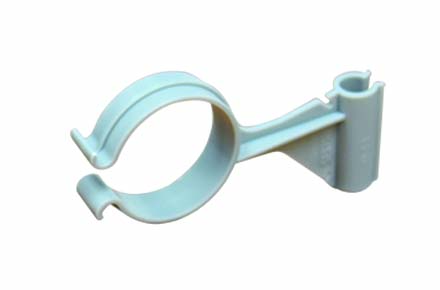

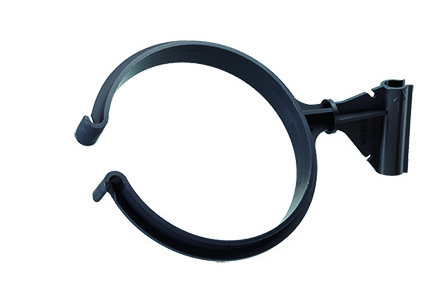

スタンダードタイプ(布基礎用) - D13仕様
new type
種  類50Ø
材  質PP
梱  包500個
標準適合スリーブ50Ø
カラーグレー
対応鉄筋D13用
※ 40Ø~75Øまで結束線で結束することで使用可能

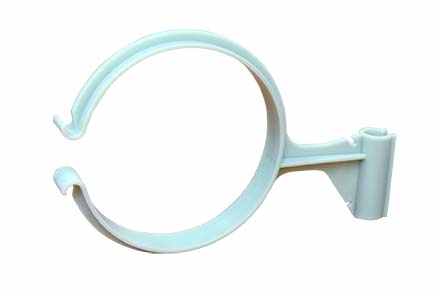

スタンダードタイプ(布基礎用) - D13仕様
new type
種  類100Ø
材  質PP
梱  包500個
標準適合スリーブ100Ø
カラーグレー
対応鉄筋D13用
※ 75Ø~125Øまで結束線で結束することで使用可能
45度傾斜タイプ(ベタ基礎要)
new type
種  類100Ø
材  質リサイクルPP
梱  包500個
標準適合スリーブ100Ø
対応鉄筋D10、D13兼用
※ 75Ø~125Øまで結束線で結束することで使用可能

特長Features

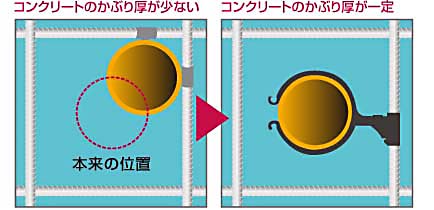

コンクリートの
かぶり厚を一定に確保
1

これまで、配管スリーブを型枠施工する際には、結束線で固定する方法が一般的でした。この方法だと、施工時間がかかり、本来の位置ではない場所に固定したりするケースも多くありました。
スリーブホルダーなら、鉄筋に差し込むだけの簡単施工。鉄筋から離れた位置に固定でき、コンクリートのかぶり厚を一定に保つことができます。

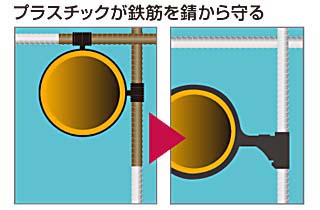

プラスチックが
鉄筋から錆を守る
2

スリーブホルダーはプラスチック製のため、ボイド管を外した後に水が結束線を伝って鉄筋が錆びる心配はありません。

施工ミスを防ぐ
結束栓フック
3

フックを使って結束線で鉄筋に固定できるので、コンクリート打設時にスリーブホルダーが鉄筋から外れるのを防ぎます。

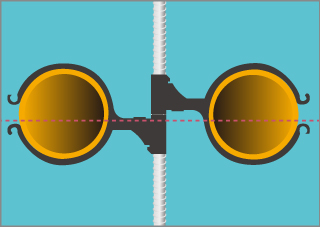

位置決め簡単
正確な平衡配置も短時間
4

スタンダードタイプを使えば、2本のセンターを揃えて施工することも容易。平行配管の位置決めに手間取った施工時間を大幅に短縮します。
